近日,《建筑物雷電防護裝置檢測技術規范》(GB/T 21431)新版已修訂完成,即將開始實施,相關部門在南京召開國家標準宣貫會,那么新版的(GB/T 21431)較2015版本相比有何不同呢,就讓我們一起來看下都修改了哪些內容吧!

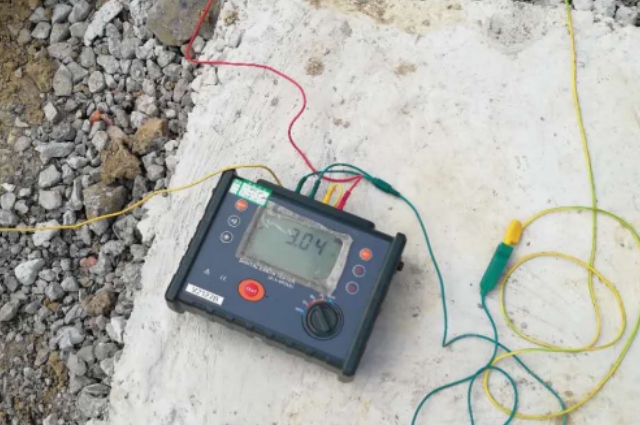

一、標準名稱中雷電防護裝置替換了原來的防雷裝置雷電防護裝置(LPS),用來減少雷擊建筑物造成人身傷害和物理損害的整個系統。由外部和內部雷電防護裝置兩部分構成。二、標準的范圍進行了修改本文件規定了建筑物雷電防護裝置的檢測分類及項目、檢測要求和方法、定期檢測周期、檢測流程、檢測記錄、結論判定及報告。標準的不適用范圍和上一版本保持一致。三、增加了規范性引用文件增加的有《防雷裝置檢測服務規范》、《建筑物防雷工程施工與質量驗收規范》、《農村民居雷電防護工程技術規范》、《古建筑防雷工程技術規范》、《建筑物電氣與智能化通用規范》,同時《低壓電涌保護器(SPD)》第11部分替換了原來。四、標準更改了部分術語和定義(一)、修改的術語3.1 雷電防護裝置:用來減少雷擊建筑物造成人身傷害和物理損害的整個系統。注:LPS由外部和內部雷電防護裝置兩部分組成。3.2 雷電防護裝置檢測:為確定雷電防護裝置是否滿足標準要求而進行的檢查,測量及信息綜合分析處理全過程。3.8 電涌保護器:用于限制瞬態過電壓和泄放電涌電流的電器。注1:電涌保護器至少包含一個非線性的原件。注2:SPD具有適當?shù)倪B接裝置,是一個完整的部件。3.9 復合波發生器的開路電壓:在復合波發生器連接試品端口處的開路電壓。3.10 電壓保護水平:由于施加規定陡度的沖擊電壓和規定幅值及波形的沖擊電流而在SPD兩端之間預期出現的最大電壓。注:電壓保護水平由制造商提供,并不可低于按照如下方法確定的測量限制電壓。對Ⅱ類和/Ⅰ類試驗,由波前放電電壓(如適用)和對應對應Ⅱ類和/Ⅰ類試驗中In和Iimp幅值處的殘壓確定。對于Ⅲ類試驗,由復合波直到Uoc的測量限制電壓確定。3.12 最大持續工作電壓:可持續地施加在SPD保護模式上的最大交流電壓或直流電壓。3.14 有效電壓保護水平:電泳保護器連接導線和外置脫離器(如果有)感應電壓降與電泳保護器電壓保護水平的矢量和。3.15 額定沖擊耐受電壓:由設備制造單位對設備或設備的一部分規定的沖擊耐受電壓,它代表了設備的絕緣耐受過電壓的能力。3.17 壓敏電壓:在規定時間內,金屬氧化物壓敏電阻(MOV)通過電流(通常為1mA)時在其兩端測得的電壓。3.18 泄漏電流:除放電間隙外,SPD在并聯接入線路后通過的微安級電流。在測試中常用0.75倍的壓敏電壓進行。注:泄漏電流增量是限壓型SPD劣化程度的重要參數指標。(二)、新增的術語3.3 接閃器:外部LPS的組成部分,用于攔截雷擊的金屬部件。注:如接閃桿、接閃帶、接閃網或接閃線等。3.4 引下線:外部LPS的組成部分,用于將雷電流從接閃器傳導至接地裝置的導體。3.5 接地裝置:外部LPS的組成部分,用于將雷電流傳導并散入大地的導體。3.6 測屏蔽:將需要保護建筑物或其一部分包圍起來的閉合金屬格柵或連續型屏蔽體,用于減少電氣和電子系統的失效。注:防雷電電磁脈沖的磁屏蔽包括格柵型空間屏蔽、引進的線路屏蔽、屏蔽板(網)和屏蔽室(盒)等。3.11 Ⅰ類試驗的沖擊放電電流Iimp:流過SPD具有指定轉移電荷量Q和在指定時間內具有指定比能量W/R的放電電流峰值。3.13 Ⅱ類試驗的標稱放電電流:流過SPD具有8/20波形電流的峰值。3.16 低壓電涌保護器專用保護裝置。一種用于低壓電源系統的電泳保護器的外部脫離裝置,能夠承受被保護電涌保護器安裝處預期的電涌電流,并能夠分斷由于電涌保護器故障而產生的工頻電流的裝置,且具有工頻小電流動作特點。五.更改了檢測分類和項目(一)、檢測分類檢測分為驗收檢測和定期檢測,將首次檢測更改為驗收檢測。其中驗收檢測為新建、改建、擴建的建筑物防雷裝置投入使用前的檢測。定期檢測為投入使用后的防雷裝置按規定周期進行的檢測。新版驗收檢測和定期檢測是以投入使用前后進行區別,和之前的差異較大。(二)、檢測項目建筑物防雷裝置檢測項目為接閃器、引下線、接地裝置、磁屏蔽、防雷等電位連接、電涌保護器(SPD)。刪除了上一版本的建筑物的防雷分類、防雷區的劃分,將雷擊電磁脈沖屏蔽修改為磁屏蔽,等電位連接修改為防雷等等電位連接。雖然在檢測項目中進行了刪除,但相關內容在檢測要求和方法中進行了明確。不久的將來,隨著新版《建筑物雷電防護裝置檢測技術規范》(GB/T 21431)的落地與實施,一定會切實推動防雷檢測行業健康有序高質量發展。
