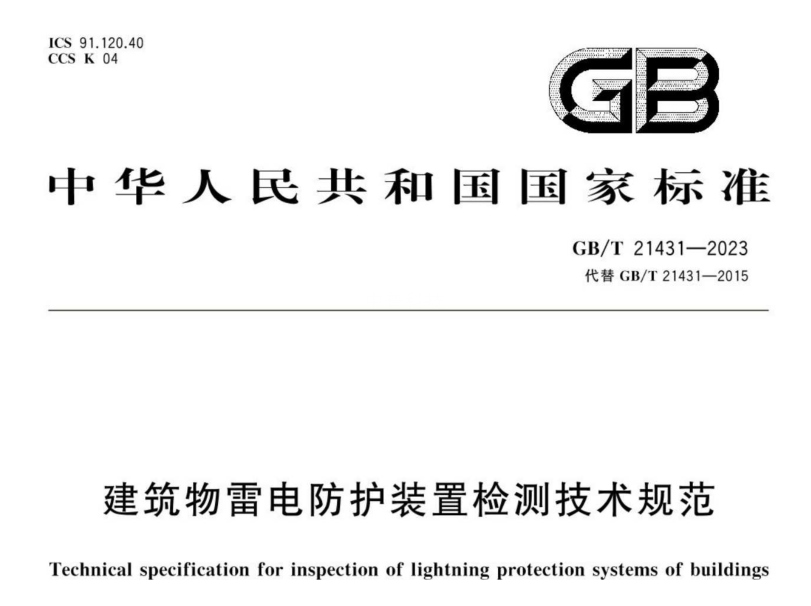

經國家市場監督管理總局和國家標準化管理委員會聯合批準發布,國家推薦性標準《建筑物雷電防護裝置檢測技術規范》(GB/T?21431—2023)已代替《建筑物雷電防護裝置檢測技術規范》(GB/T?21431—2015),并于2024年7月1日實施。
下面我們就看下新版建筑物雷電防護裝置檢測技術規范中的檢測分類及項目:
雷電防護裝置檢測是為確定雷電防護裝置是否滿足標準要求而進行的檢查、測量及信息綜合分析處理全過程。
一、雷電防護裝置檢測分類:
雷電防護裝置檢測分為驗收檢測和定期檢測。其中:
a)驗收檢測為新建、改建、擴建的建筑物防雷裝置投入使用前的檢測;
b)定期檢測為投入使用后的防雷裝置按規定周期進行的檢測。
驗收檢測和定期檢測的檢測項目及包含的檢測子項應符合附錄A的規定。
附錄A
(規范性)
驗收檢測、定期檢測的檢測項目
防雷裝置檢測前應先確定各檢測項目和檢測子項是否存在,如存在,應按照表A.1進行檢測。

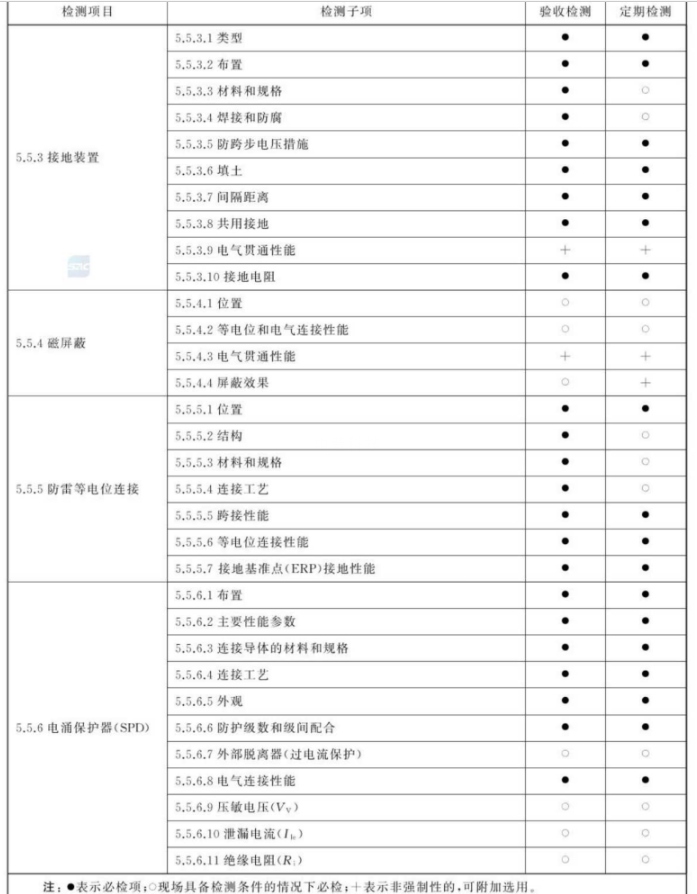

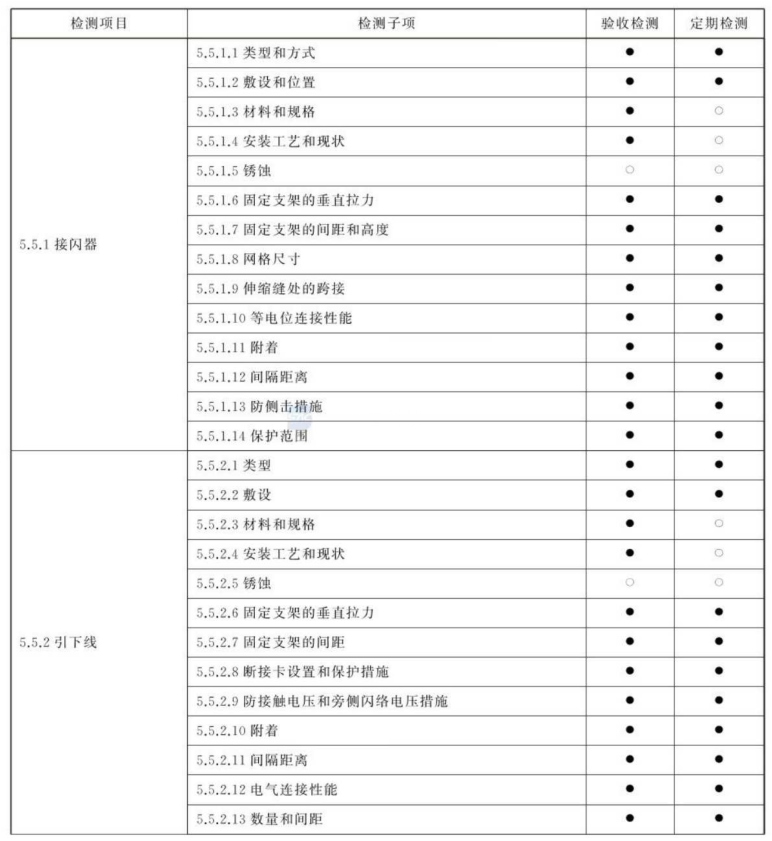

表A.1驗收檢測、定期檢測的項目
注:●表示必檢項;O現場具備檢測條件的情況下必檢;十表示非強制性的,可附加選用。
二、建筑物的防雷裝置檢測項目
a)接閃器:外部雷電防護裝置的組成部分,用于攔截雷擊的金屬部件。
注:如接閃桿、接閃帶、接閃網或接閃線等。
b)引下線:外部雷電防護裝置的組成部分,用于將雷電流從接閃器傳導至接地裝置的導體。
c)接地裝置:外部雷電防護裝置的組成部分,用于將雷電流傳導并散入大地的導體。
d)磁屏蔽:將需要保護建筑物或其一部分包圍起來的閉合金屬格柵或連續型屏蔽體,用于減少電氣和電子系統的失效。
注:防雷電電磁脈沖的磁屏蔽包括格柵型空間屏蔽,引進的線路屏蔽、屏蔽板(網)和屏蔽室(盒)等。
e)防雷等電位連接:將分開的諸金屬物體直接用連接導體或經電涌保護器連接到防雷裝置上以減少雷電流引發的電位差。
f)電涌保護器(SPD):用于限制瞬態過電壓和泄放電涌電流的電器。
注1:電涌保護器至少包含一個非線性的元件。
注2:SPD具有適當?shù)倪B接裝置,是一個裝配完整的部件。
