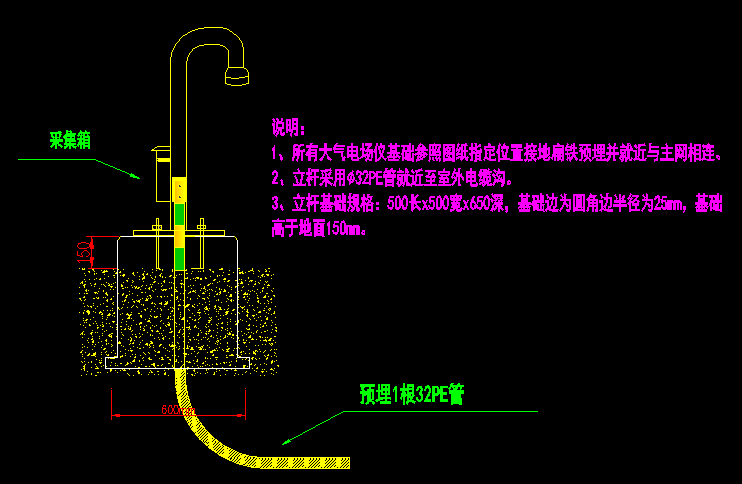

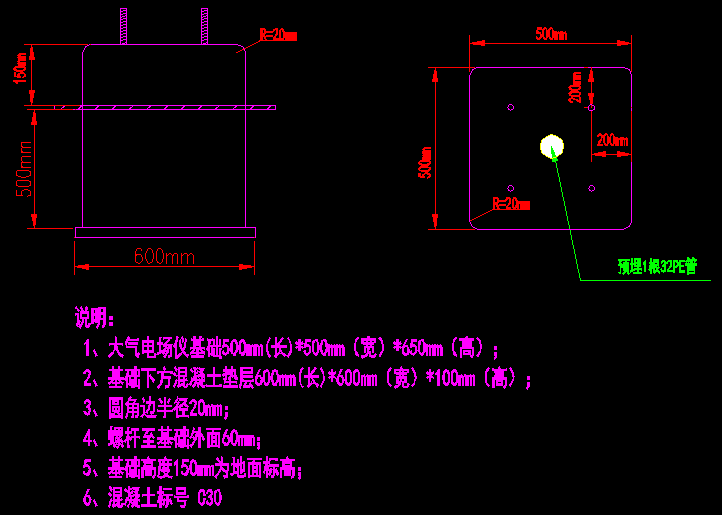

環境監測站雷電預警系統新建施工方案!環境監測站的綜合防雷系統一般都是非常完善的,但是由于環境監測站點基本雷電防護措施也不能預測雷電什么時候來臨,因此不能夠提前做好防雷措施,而安裝了雷電預警系統用于監測區域范圍內雷云形成、移動軌跡、雷暴發生、定位及發展趨勢等活動情況,能夠提前15-30分鐘實現雷電臨近精確預警,對于減少雷電對人民生命和財產造成的損失有著重要的意義。 一、環境監測站雷電預警系統新建施工執行標準1,GB/T 38121 《雷電防護 雷電預警系統》;2,T/CECS 688 《雷電預警系統技術規程》 ;3,GB/T 27962 《氣象災害預警信號圖標》;4,《大型油氣儲存基地雷電預警系統基本要求(試行)》;5,GB 50168-2006《電氣裝置安裝工程電纜線路施工及驗收規范》;6,GA/T 75-94 《安全防范工程程序與要求》;7,GBJ 232-90/92 《電氣安裝工程施工及驗收規范》;8,GB/T 2421-1989《電工電子產品基本環境試驗規程總則》;9,GB 2423.1-2008《電工電子產品基本環境規程低溫試驗方法》;10,GB 2421.2-2008《電工電子產品基本環境試驗規程高溫試驗方法》。二、雷電預警系統大氣電場儀基礎的新建、澆筑環境監測站雷電預警系統工程為大氣電場儀基礎新建長500mm,寬度為500mm,高度為650mm采用商品混凝土澆筑。 ①大氣電場儀及基礎安裝制作示意圖
②作業方法大氣電場儀基礎施工過程中要根據圖紙要求事先做好過道路管道的埋設,避免遺漏,管道基層及上部回填應按設計要求處理。三、環境監測站雷電預警系統大氣電場儀安裝1)大氣電場儀及其配套裝置,如采集箱、傳感器探頭等,滿足外觀漆無明顯剮蹭痕跡,外殼無變形,安裝應牢固,應注意防破壞,并與周邊環境相協調;2)大氣電場儀理想環境是周邊沒有遮擋的平坦安裝場地,應遠離如空調風機、建筑通風口等易產生靜電干擾的地點;3)在強電磁干擾環境下,大氣電場儀安裝應與地絕緣隔離;4)信號線和電源線應分別引入,外露部分用軟管保護;5)大氣電場儀立桿、采集箱安裝位置應符合設計要求,安裝應平穩牢固、便于操作維護。背面、側面應符合維修要求;6)所有電纜應根據設備安裝位置設置電纜槽和進線孔,排列、捆扎整齊,編號,并有永久性標志。四、環境監測站雷電預警設備聯調作業1)大氣電場儀與中心機房內部署軟件應能實現數據互通。2)大氣電場儀在單獨或組網使用時,部署軟件應能對其進行設備添加或刪減,并能根據點位不同對其進行設備編號等功能。3)大氣電場儀能在雷暴日進行三級報警。一級報警:默認的閥值為 2KV/m,此時雷暴云正在形成,對雷暴的初始活動進行報警;二級報警:默認的閥值為 4KV/m,此時雷暴正逐漸逼近,對正在接近的雷暴或在本地生成的雷暴進行報警;三級報警:默認的閥值為 6KV/m,雷暴即將發生,對即將在監測地發生的雷擊進行報警。中普科技16年自主研發雷電預警監測系統,性能符合國家標準,不漏報,可長期無故障運行,全國免費安裝+技術培訓,方案可按需定制、系統免費升級,為電力、石化、國防、軍工、公安、交通、民航、通信、氣象、金融、旅游、新能源等眾多行業提供智能預警監管的雷電安全防護解決方案,上千家客戶效果驗證,歡迎來電400-699-0050詳詢!
