防雷接地系統施工方案及多行業應用全解析
source:TIME:2024-8-15 17:31:34 瀏覽量: 分享:

防雷接地系統的施工方案主要包括設計、施工、驗收等環節,旨在保護建筑物和設備免受雷電危害。以下是具體的施工方案:

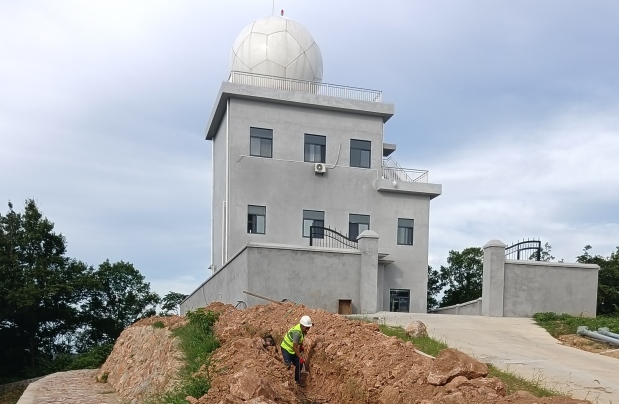

防雷接地系統施工


一、設計要點


系統類型選擇:
根據建筑物或設備的特點、功能、位置、周圍環境等因素,選擇合適的接地方式、接地體形式、接地系統結構等,確定防雷接地系統的總體方案。

常見的接地系統包括人工接地系統和自然接地系統,低阻接地系統和高阻接地系統,等電位接地系統和非等電位接地系統等。


接地電阻計算:
根據接地體的材料、尺寸、數量、排列方式、埋深、土壤電阻率等參數,采用適當?shù)挠嬎惴椒ɑ蚬?,計算防雷接地系統的接地電阻。

確保接地電阻滿足國家標準和規范的要求,如不滿足,應調整接地體,如增加接地體的數量、改變接地體的排列方式、增加接地體的埋深、改善土壤的電導率等。


等電位聯結設計:
設計防雷接地系統的等電位聯結或保護方案,選擇合適的等電位聯結器或過電壓保護器的類型、數量、位置、連接方式等。

等電位聯結器的安裝有助于建筑物或設備的各部分保持相同或相近的電位,避免因電位差而產生危險電壓或電流。


施工圖紙繪制:
根據防雷接地系統的總體方案、接地電阻計算結果、等電位聯結或保護方案等,繪制防雷接地系統的平面圖、剖面圖、接線圖、接地電阻表、設備清單等,反映防雷接地系統的設計內容和要求。

二、施工工藝

開挖接地溝:

根據設計圖紙和施工規范,確定接地溝的位置、方向、長度、寬度、深度等,按照要求開挖接地溝,注意保持接地溝的平整和均勻,避免出現彎曲或斷裂。


布置接地體:

選擇合適的接地體的材料、尺寸、形式等,按照要求布置接地體,注意保持接地體的水平和垂直,避免出現扭曲或變形。


利用建筑物或設備本身的金屬結構或部件(如鋼筋混凝土、金屬管道、金屬框架等)作為接地體,以減少人工接地體的數量,降低工程造價,提高接地可靠性。


連接接地體:

選擇合適的連接器的類型、數量、位置等,按照要求連接接地體,注意保持連接器的牢固和可靠,避免出現松動或脫落。


回填接地溝:

選擇合適的回填土的類型、數量、厚度等,按照要求回填接地溝,注意保持回填土的緊密和均勻,避免出現空隙或沉降。


安裝等電位聯結器或過電壓保護器:
按照設計圖紙和施工規范,安裝等電位聯結器或過電壓保護器,確保其正確和有效,避免出現錯誤或失效。

三、驗收標準

接地電阻測試:

人工接地裝置或利用建筑物基礎鋼筋的接地裝置必須在地面以上按設計要求位置設測試點。每幢建筑物的接地電阻測試點若設計無要求時不得少于2處。接地裝置的接地電阻值必須符合設計要求。

施工記錄與驗收:


施工過程中應做好隱蔽工程驗收記錄、防雷引下線及接地裝置安裝檢驗批驗收記錄、建筑物防雷接地電阻測試記錄等。
驗收時應檢查防雷接地系統的安裝質量、接地電阻值是否符合要求,以及等電位聯結是否有效等。

四、防雷接地系統的行業應用

防雷接地技術在各個行業中都有廣泛的應用,主要包括以下幾個方面:

建筑工程:

保護建筑物和居民免受雷擊的危害,通過設計和安裝有效的接地系統,將雷電引入地下,減少對建筑物和人員的影響。


電力行業:

保護輸電線路、變電站和發電設施等重要設備免受雷擊和電涌的影響,確保電力系統的穩定運行。


通信行業:

保護通信設備和網絡基礎設施免受雷擊和電涌的影響,減少通信中斷和設備損壞,提高通信網絡的穩定性和可靠性。


工業制造業:

保護工廠設備、生產線和工業控制系統免受雷擊和電涌的影響,提高生產效率和安全性。


鐵路和交通行業:
保護鐵路信號系統、軌道交通設備和交通管制中心等關鍵設施免受雷擊的影響,確保交通系統的安全和運行穩定性。

總之,防雷接地系統在現代社會中扮演著重要的角色,其施工方案應根據具體情況進行設計和實施,以確保其有效性和可靠性。同時,防雷接地技術也在各個行業中得到了廣泛的應用,為保障人們的生命財產安全和設備的正常運行提供了重要的保障。
