金融系統防雷解決方案
source:TIME:2017-10-9 15:15:39 瀏覽量: 分享:

銀行作為一個國家金融系統的重要組成單位在國民經濟生活中有著非常重要的地位,但是隨著金融電子化建設的步伐不斷加快,電子設備被廣泛應用于金融網絡的運行系統中。這些高精密的電子計算設備富含大量的CMOS半導體集成模塊,耐過電壓電流能力極低,無法保證在特定的空間里遭受雷擊時仍能安全運行。

目前銀行雖然都是網絡化運行,但由于各個地區的銀行系統建設的時間不一樣,而且伴隨著銀行新業務的增加,如網絡銀行、手機銀行、自助銀行等業務的迅速開展,以及ATM、POS、網上銀行、無紙辦公(電子郵件)等內容。銀行系統建設的任務開始繁忙起來。因而,網絡不間斷成為銀行服務的一項重要的業務。所以這些網絡節點、獨立工作站、服務器、數據中心以及其他一些重要的設備,能夠安全、平穩的運行,不受電源及雷電干擾成為銀行建設的一項重要工作。

1、直擊雷防護

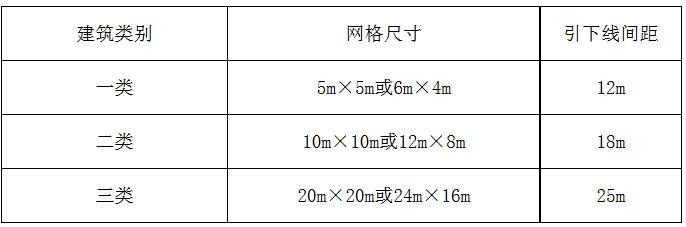

(1)對銀行辦公大樓根據《建筑物防雷設計規范》GB50057—2010對于建筑防雷的規定:在建筑物屋面上沿屋角、屋脊、檐角等易受雷擊部位敷設接閃帶,并在整個屋面的設置接閃網格,接閃網格尺寸如下:


(2)對于樓頂屋面突出的設備,如空調、風機等安裝TG-IF提前預放電接閃桿進行保護。

2、電源系統雷電防護

電源系統防護是感應雷電防護的重中之重,據不完全統計,全世界90%以上的雷擊事故是由感應雷電引起的,而其中有80%以上都是通過電源線路造成。所以用電設備對雷電、浪涌等過電壓非常敏感,本著對機房電源進行系統防護的原則,根據國際相關標準以及機房用電設備電源的自身特點,決定對網點電源采取三級級防護措施以達到多級防護,逐級泄流的目的。

電源防雷器配置

★ 第一級防雷在電源進線總配電箱處安裝一套TG-FB/4B80型防雷器,防止浪涌電壓直接從LPZ0傳導進入LPZ1區,將數萬至數十萬伏的浪涌電壓限制到2500V以下;

★ 第二級防雷在營業大廳電源分配電箱以及機房配電箱處安裝一套TG-FC/4R40或TG-FC/2R40型防雷器,進一步將通過第一級防雷器的殘余浪涌電壓限制到1500~2000V,對LPZ1~LPZ2實施等電位連接;

★ 第三級防雷在UPS電源、視頻監控柜以及其它設備處安裝一套TG-Z10/6型防雷插座或TG-Z20/8型機架式防雷插座,進一部將殘壓及操作過電壓控制在設備耐壓范圍內。

信號防雷器配置

在視頻監控機柜信號進線端安裝TG-MV視頻信號防雷器,在網絡信號輸入端安裝TG-C1000網絡信號防雷器。

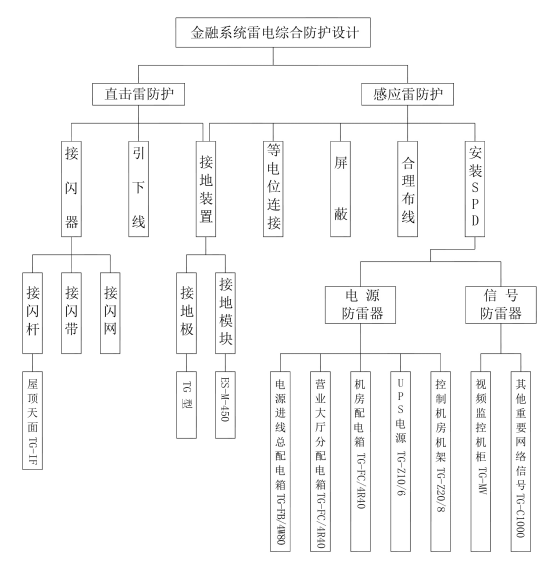

防雷示意圖:



注:以上為概括性方案,全面的專業性解決方案可電話、QQ或登陸公司官網等方式進行詳細咨詢。
