政府機關大樓是通訊設備、計算機設備云集的場所,醉著微電子技術、超大規模集成電路、計算機技術的迅速發展和廣泛應用,人類社會正在步入一個以信息產業為支柱的知識經濟時代。而與此同時,由于微電子元件、電子設備、計算機等電子設備對雷電的耐受能力十分脆弱,致使雷電事故的頻度急劇上升,計算機系統一旦遭受雷擊,輕則設備損壞,重則工作癱瘓,延誤正常工作,同時對政府機關的形象帶來負面影響。為了使大樓各設施能正常運作以及保障大樓內人員的安全,防止雷擊而帶慘重損失,有必要對大樓進行綜合雷電防護措施,除了要安裝良好的接閃桿、接閃帶、接閃網以外,還必須在電源系統、信號系統進行可靠、有效的雷電防護工作。因此,政府機關大樓必須按照現代防雷技術的要求,對其辦公場所進行完善的綜合防雷設計及其重要。
防雷設備配置指南:
一、直擊雷防護
在辦公大樓適當部位安裝TG-IF提前預放電接閃桿,將樓內設備或人員處于接閃桿保護范圍內,同時在大樓頂部做接閃帶或接閃網格。接閃桿和接閃帶可共用同一地網,接地電阻應小于10歐姆,有條件的情況下可盡量小。
二、感應雷防護
大樓內供電系統、多媒體會議室、中心機房、119指揮中心等內的設備是非常敏感的弱電設備,其內部結構的高度集成化,耐過電壓、耐過電流的水平極低,極易遭受雷電流的沖擊而損壞,輕者使終端計算機和通信接口設備損壞、通信中斷、各種信息無法傳遞;重者使整個供電系統遭受雷擊而癱瘓,使大樓內所有弱電設備遭受雷擊而損壞,工作無法進行。
1、電源防雷器配置
★ 第一級防雷在電源進線總配電箱處安裝一套TG-FB/4B80型防雷器,防止浪涌電壓直接從LPZ0傳導進入LPZ1區,將數萬至數十萬伏的浪涌電壓限制到2500V以下;
★ 第二級防雷在多媒體會議室、中心機房、119指揮中心電源分配電箱以處安裝一套TG-FC/4R40或TG-FC/2R40型防雷器,進一步將通過第一級防雷器的殘余浪涌電壓限制到1500~2000V,對LPZ1~LPZ2實施等電位連接;
★ 第三級防雷在UPS電源、視頻監控柜以及其它重要設備處安裝一套TG-Z10/6型防雷插座或TG-Z20/8型機架式防雷插座,進一部將殘壓及操作過電壓控制在設備耐壓范圍內。
2、信號防雷器配置
在視頻監控機柜信號進線端安裝TG-MV視頻信號防雷器,在網絡信號輸入端安裝TG-C1000網絡信號防雷器。

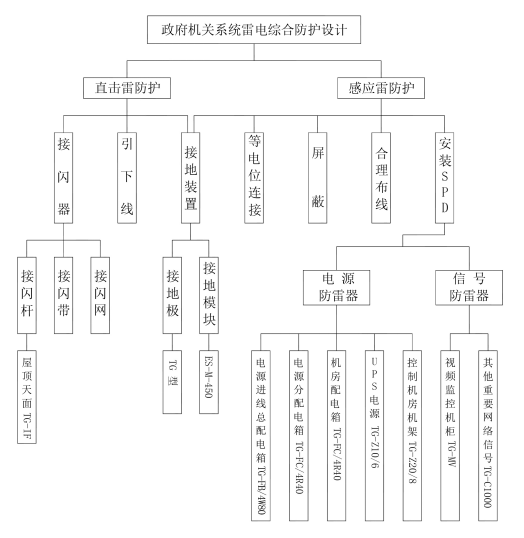

雷電防護示意圖:
注:以上為概括性方案,全面的專業性解決方案可電話、QQ或登陸公司官網等方式進行詳細咨詢。
