雷電智能預警監測及氣象監測平臺_中石化/中海油庫雷電預警監測專用!
source:TIME:2023-9-18 11:22:35 瀏覽量: 分享:

雷電智能預警監測及氣象監測平臺_中石化/中海油庫雷電預警監測專用!安徽中普科技憑借多年為中石化、中海、物流港口等油庫服務的經驗,總結出石油化工行業雷電智能預警監測及氣象監測平臺所需的功能和具體的實施方案,根據石油化工行業客戶要求自主研發的雷電智能預警監測及氣象監測平臺深受好評,除了基礎功能外,中普也可自定義二次開發客戶所需的功能,滿足不同客戶的需求。

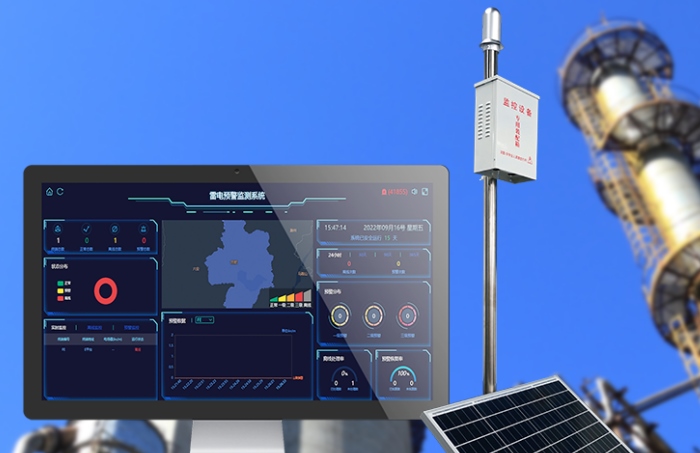

 雷電智能預警監測及氣象監測平臺


一、雷電智能預警監測及氣象監測平臺基本概述



中石化等大量客戶所需的雷電智能預警監測及氣象監測平臺主要是對石油化工企業雷電預警安全防護及局部氣象五要素進行實時監測、數據采集、數據分析、隱患排查等全方位、全生命狀態的監管及雷電臨近預警,氣象數據采集。實現運行狀態實時監控、安全風險提前預警報警、應對處置有跡可循、分析決策有據可依,形成一個數據精確化、應對及時化、處置精準化、防控科學化的系統化安全管理機制,有效提升化工企業安全隱患的處置效率,防范遏制雷電安全事故發生,助力化工行業安全生產平穩運行,保障人身和財產安全,減少經濟損失和社會負面影響。

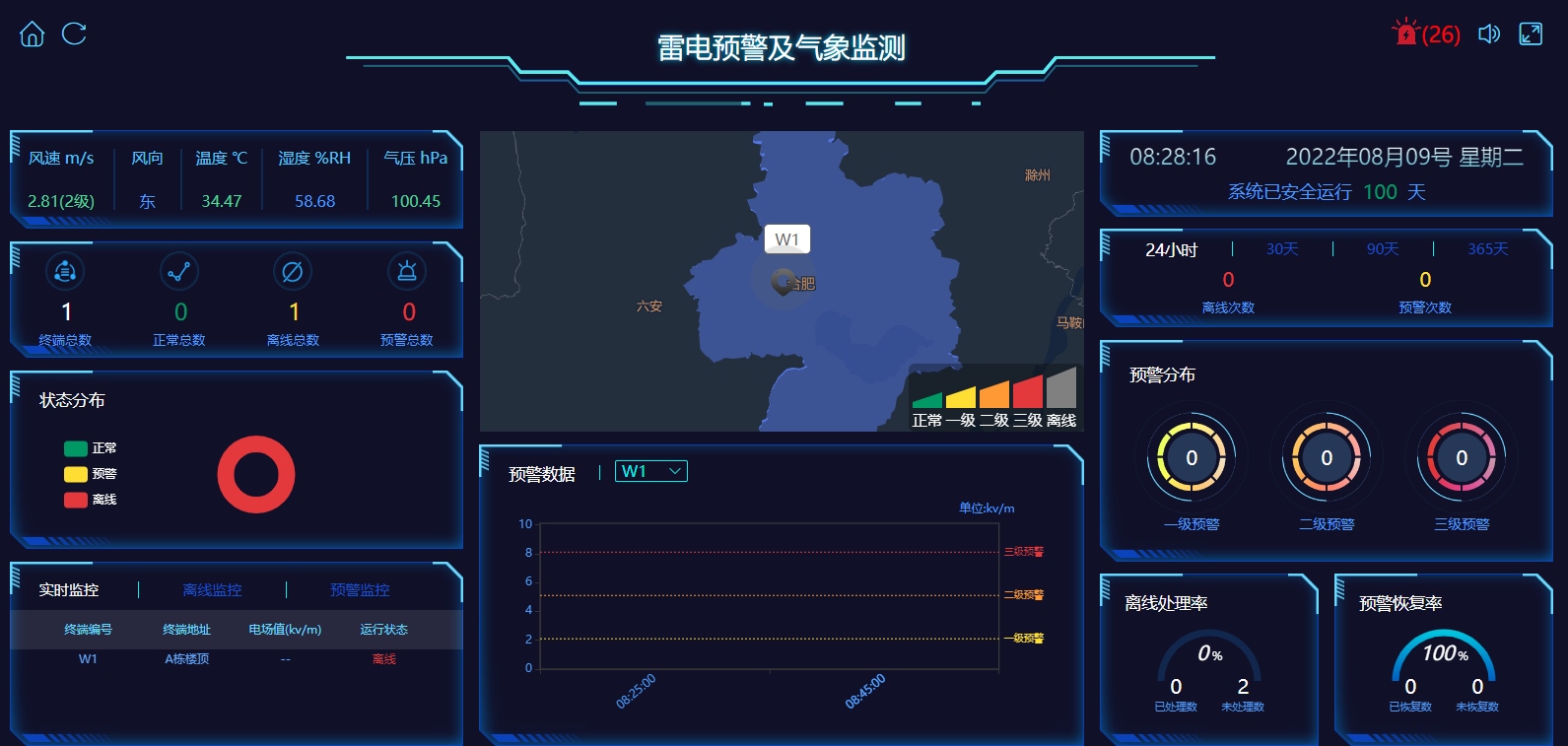

 雷電預警監測系統


二、雷電智能預警監測及氣象監測平臺的組成部分



中普科技自主研發的雷電智能預警監測及氣象監測平臺主要是由雷電預警、氣象五要素或多要素(溫度、濕度、氣壓、風速、風向、雨量、總輻射、光照度、噪聲、PM2.5、PMIO、Co、S02、NO2、C0203)及兩個系統組成。雷電防護裝置的狀態監測后期可以根據現場需要進行添加。



三、雷電智能預警監測及氣象監測平臺基本功能



1. 具備雷電預警預測功能:具備3級預警,閾值可調;



2. 具有數據報表生成,數據分析,具備雷電預警歷史數據查詢功能;



3. 雷電預警歷史數據儲存時間>3;



4. 軟件具有很好拓展性,便于后期增加或減少設備數量,開啟和關閉相關數據;



5.滿足應急管理部《大型油氣儲存基地雷電預警系統基本要求(試行)》要求。



、智能雷電預警系統的組成部分及其參數



序號

名稱

參數配置

單位

數量

1

大氣電場儀探頭

外殼材質:不銹鋼
尺寸:D:110  H:1500
保護指數:IP65
運行溫度(℃):-25℃~+55℃
運行濕度(RH):10%~100%
探測半徑:0~15km   分辨率:20V/m
測量范圍:±50KV/m(可擴展)
供電電壓:直流6V-9V
連接線:4芯屏蔽電纜
備用UPS電源:100小時
電源:太陽能和交流電源
通信方式:232、GPRS、4G
誤差:小于5%       響應時間:1s
數據接口:RS232

功耗:0.6W(供電6V)

1

2

立柱

Φ50mm*1500mm(304不銹鋼管)

1

3

線纜(電源線+串口線)

5芯屏蔽線

配套

4

分析軟件(上位機)

采用 RS232 標準串口通訊格式,波特率為 9600。輸出的數據格式為:
BG%6.2f%7.2f%7.2f%7.2f%7.2f\f\n。

1

5

智能防雷DTU

電源:220VAc  工作方式:異步率雙工
隔離度:隔離電壓2500Vrms
接口特性:兼容EIA/TIA的RS485標準
串口保護:±15KV  ESD保護
通訊協議:Modbus.TCP/IP
有線通訊:以太網RS485
傳輸介質:雙絞線或屏藏線(有線)
傳輸速率:300bps~115.2kbps
有線通訊 R5485、RJ45
通訊距離:有線1200米
無線通訊:選配:4G、NB-IOT、LORA、WIFi
通訊距離:LoRa≥3500m
頻率范圍:398~525MHz
發射功率 10~20dBm
接受靈敏度:最小-138.5dBm
運行溫度:-20℃~+75℃

運行濕度:5%RH~95%RH
存儲溫度:-40℃~+80℃
IP等級:IP65    功耗:<2W
接線方式:航空插頭
外形尺寸:169mmX142mmX37mm
安裝方式:導軌式安裝
重量:570g     應用:組網、上傳

1

6

485通訊線

ZR-RVSP2*1.0

現場實際

7

電源線

RVV3*1.5

現場實際

8

GPS模塊

1, 模塊采用 S1216F8-BD 模組,體積小巧,性能優異。
2, 模塊可通過串口進行各種參數設置,并可保存在內部 FLASH,使用方便。
3, 模塊自帶 IPX 接口,可以連接各種有源天線,適應能力強。
4, 模塊兼容 3.3V/5V 電平,方便連接各種單片機系統。
5, 模塊自帶可充電后備電池,可以掉電保持星歷數據 1

1

9

服務器

處理器: i5-12400      內存: 16G
硬盤: 1T+256G         系統:Win11

1

10

防爆箱

400*500*150

1

11

電纜接頭+固定螺絲

防水接頭/設備桿固定螺栓

若干

若干

12

水泥基座

400*400*300

1

13

軟件部署

軟件部署平臺:Windows
數據庫:mysql5.7、Redis3.2
數據采集平臺:activemq5.16
可以按第三方要求提供數據對接

1

14

現場安裝指導



1





五、氣象五要素監測系統的組成部分及其參數





序號

名稱

參數配置

單位

數量

1

傳感器

穩定性:傳感器使用周期內小于1%
反應時間:小于30秒
預熱時間:30秒(SO2\NO2\C0\033小時)
工作電流:DC12V≤40mA(HCD6815)-DC12V≤125mA(HCD6820)
功耗:DC12V≤0.5W(HCD6815);DC12V≤15W(HCD6820)
輸出:RS485、MODBUSRTU通訊規約
殼體材料:ASA 工程塑料
工作環境:溫度-30~70℃、
工作濕度:0-100%RH
存儲條件:-40~60℃
標配線長:3米
最遠引線長度:RS4851000米
防護等級:IP65

1

2

立柱

Φ76mm*1800mm(304不銹鋼管)

1

3

線纜(電源線+串口線)

5芯屏蔽線

配套

4

智能防雷DTU

電源:220VAc  工作方式:異步率雙工
隔離度:隔離電壓2500Vrms
接口特性:兼容EIA/TIA的RS485標準
串口保護:±15KV  ESD保護
通訊協議:Modbus.TCP/IP
有線通訊:以太網RS485
傳輸介質:雙絞線或屏藏線(有線)
傳輸速率:300bps~115.2kbps
有線通訊 R5485、RJ45
通訊距離:有線1200米
無線通訊:選配:4G、NB-IOT、LORA、WIFi
通訊距離:LoRa≥3500m
頻率范圍:398~525MHz
發射功率 10~20dBm
接受靈敏度:最小-138.5dBm
運行溫度:-20℃~+75℃

運行濕度:5%RH~95%RH
存儲溫度:-40℃~+80℃
IP等級:IP65    功耗:<2W
接線方式:航空插頭
外形尺寸:169mmX142mmX37mm
安裝方式:導軌式安裝
重量:570g     應用:組網、上傳

1

5

485通訊線

ZR-RVSP2*1.0

現場實際

6

電源線

RVV3*1.5

現場實際

7

GPS模塊

1, 模塊采用 S1216F8-BD 模組,體積小巧,性能優異。
2, 模塊可通過串口進行各種參數設置,并可保存在內部 FLASH,使用方便。
3, 模塊自帶 IPX 接口,可以連接各種有源天線,適應能力強。
4, 模塊兼容 3.3V/5V 電平,方便連接各種單片機系統。
5, 模塊自帶可充電后備電池,可以掉電保持星歷數據 1

1

8

防爆箱

400*500*150

1

9

電纜接頭+固定螺絲

防水接頭/設備桿固定螺栓

若干

若干

10

水泥基座

400*400*300

1

11

軟件整合



1



安徽中普科技是我國防雷行業從事雷電預警和在線監測的領先企業,其自主研發的“雷電預警與安全防護智能監管系統”大大提高了雷電防護裝置運維監管效率,為電力、石化、國防、軍工、公安、交通、民航、通信、氣象、金融、旅游、新能源等眾多行業提供智能預警監管的雷電安全防護解決方案,得到了業內和客戶的一致好評。
